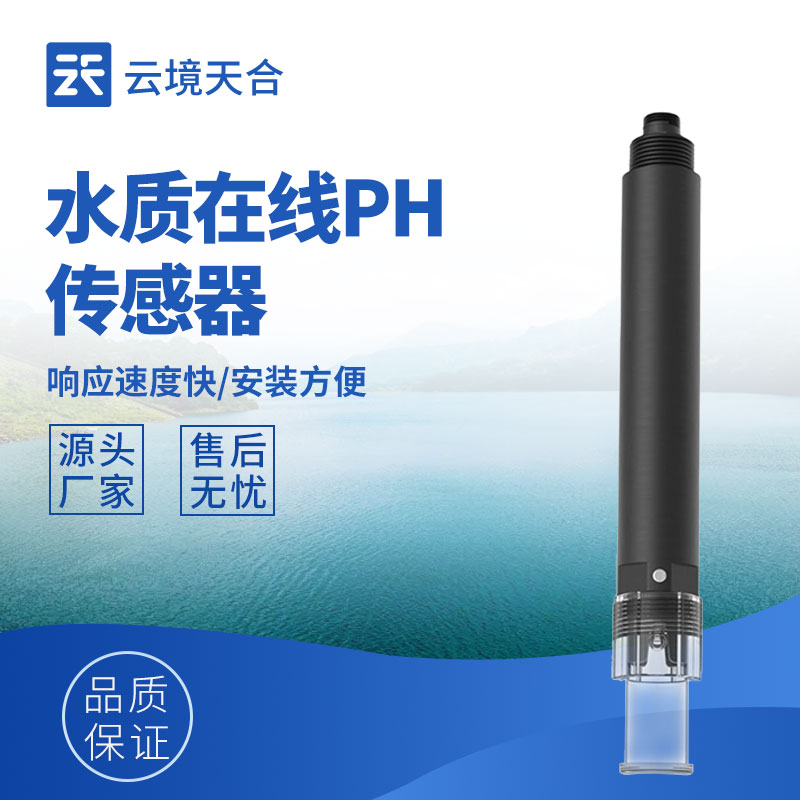

水质PH温度传感器的原理—电化学法监测河流、湖泊等水体pH值和温度变化

【型号推荐：TH-S3，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】水质PH温度传感器的原理—电化学法监测河流、湖泊等水体pH值和温度变化水质在线pH传感器是一种用于实时监测水体酸碱度(pH值)的智能设备，广泛应用于工业、环保、农业、科研等领域。其核心功能是通过电化学原理精确测量溶液中的氢离子浓度，并将数据转换为标准信号输出，支持远程监控和自动化控制。玻璃电极由特殊玻璃膜制成，仅允许氢离子(H⁺)通过，膜内外发生离子交换形成膜电势，电势差与溶液中H⁺浓度(即pH值)成比例。参比电极提供稳定电势基准(如饱和甘汞电极或银-氯化银电极)，与玻璃电极组成闭合回路，测量两者电势差。温度补偿集成温度传感器(如Pt1000)，实时修正温度对测量结果的影响，确保不同温度下的准确性。原始电势信号(mV级)经放大、滤波后，通过ADC模块转换为数字信号。数字信号经温度补偿算法处理，最终输出与温度无关的pH值数据。配备物联网功能，通过手机APP或云平台实现远程数据查看与设备管理。抗干扰能力强防护等级IP65/IP68，适应恶劣环境(如高温、高压、腐蚀性液体)。抗电磁干扰设计，确保数据准确性。易维护与长寿命自动清洗装置(如机械旋转或流体冲刷)减少生物膜附着，降低人工维护频率。电极寿命长达1-2年，定期校准可延长使用寿命。

一．应用环境说明

用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线pH测量的要求。

信号输出：RS485（MODBUS-RTU）、4-20mA电流输出。

低阻抗敏感玻璃膜，内部信号隔离技术，抗干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长

IP68防水标准

二．技术参数

三．安装和电气连接

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气连接

线缆为5芯屏蔽线，线序定义：

棕色-电源线（12~24VDC）黑色-地线（GND）

绿色-485B黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。

接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥，如有污渍，请用擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用洗涤，并用水冲洗。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
