水位监测站作用—水利枢纽工程中水位监测是保障大坝安全运行和防洪功能关键

【型号推荐：TH-SW2，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】水位监测站作用—水利枢纽工程中水位监测是保障大坝安全运行和防洪功能关键水位监测报警系统是一种集水位实时监测、数据传输、异常预警于一体的智能化安全防护设备，主要由水位传感器、数据采集终端、通信模块、报警装置及监控平台构成。水位传感器采用浮子式、压力式、雷达式或超声波式技术，通过测量水体对传感器的压力、声波反射时间或浮子位移，精准计算水位高度。实时接收传感器信号，转换为数字数据后，经通信模块传输至云端或本地监控平台。通信模块支持4G/5G、LoRa、NB-IoT或光纤等多种通讯方式，确保数据传输的稳定性和实时性。报警装置当水位超过预设阈值时，系统自动触发报警装置，通过声光警报、短信、电话或APP推送通知相关人员。监控平台提供数据存储、分析、处理及可视化展示功能，支持多级阈值设置和自定义报警规则。满足高精度水位监测需求。实时性秒级更新数据，确保水位变化的实时捕捉。

一、产品概述

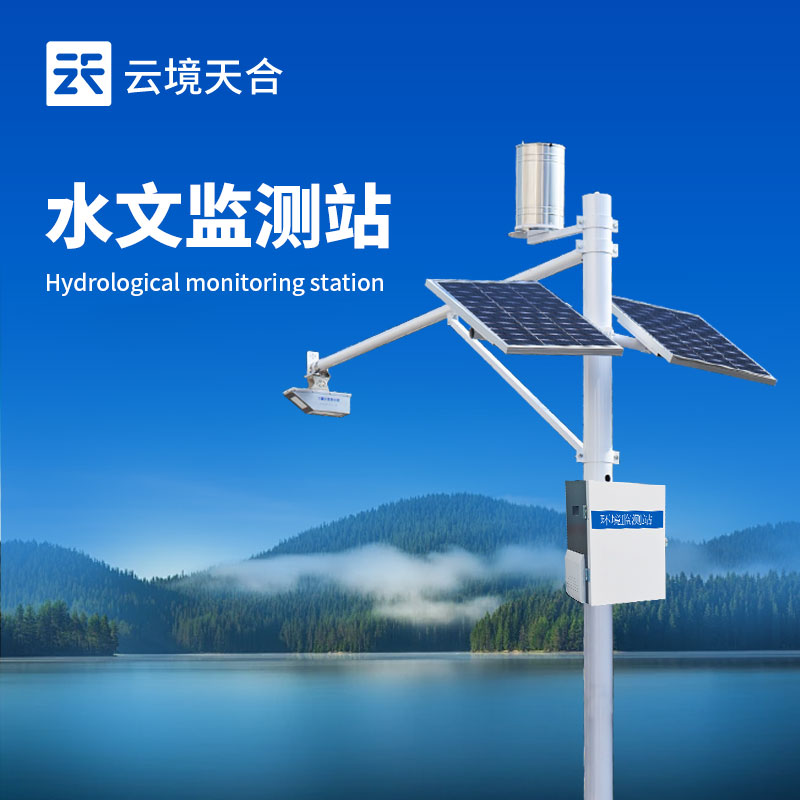

SW2是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、降雨量。它采用K波段平面雷达技术，通过非接触的方式测量水体的水位和降雨量，根据内置的软件算法，计算并输出实时数据；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出水位、降雨量的测量数据。

3、水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便

4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响

四、监测平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

六、技术参数

水位测量

测距范围：0.1-40米

测距精度：±5mm

测距分辨率：1mm

间隔时间：1-5000min

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

太阳能功率：10W/30W（选配）

蓄电池参数：DC3.7V 10Ah

支架高度：立杆3米   横臂3米

工作环境：-45℃～85℃（不结冰状态）

七、安装注意事项

1、安装环境

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理，测量断面宜规整

测验渠段应保持顺畅，防止漂浮物堆积

2、安装高度

建议安装高度3-4米
